Czy zdarzyło Ci się kiedyś, że wynik ważenia na wadze analitycznej „pływał”, nie mogąc się ustabilizować, mimo że okna były zamknięte, a w pomieszczeniu panowała cisza? To frustrujące zjawisko najczęściej nie wynika z awarii wagi, lecz z niewidocznych dla człowieka drgań podłoża. Stół antywibracyjny to specjalistyczny mebel laboratoryjny, którego zadaniem jest całkowite odizolowanie czułej aparatury pomiarowej od drgań przenoszonych przez budynek i otoczenie. W tym artykule wyjaśnię, jak fizyka i konstrukcja tego stołu ratują precyzję Twoich pomiarów.
Stół antywibracyjny (nazywany też stołem wagowym) to konstrukcja zaprojektowana w celu eliminacji drgań mechanicznych, które mogłyby zakłócić pracę precyzyjnych urządzeń pomiarowych, takich jak wagi analityczne czy mikroskopy. Nie jest to zwykły mebel biurowy – to zaawansowane narzędzie pasywne, które działa jak filtr dla zakłóceń sejsmicznych.
W profesjonalnym laboratorium stół ten pełni funkcję fundamentu stabilności. Zapewnia on powtarzalność wyników (to samo zważone próbki dają ten sam wynik) oraz skraca czas stabilizacji wagi. Bez niego, nawet najdroższa waga mikroukładów (mikrowaga) może stać się bezużyteczna, pokazując błędy wynikające z przejazdu ciężarówki ulicę dalej lub pracy klimatyzatora w budynku.
Wagi laboratoryjne wymagają specjalnego stołu, ponieważ ich czułość jest tak wysoka, że rejestrują one nie tylko masę próbki, ale także siłę kinetyczną drgań podłoża. Standardowe wagi analityczne (z dokładnością do 0,0001 g) lub mikrowagi (do 0,000001 g) są wyposażone w niezwykle delikatne układy elektromagnetyczne, dla których wibracja blatu jest interpretowana jako zmiana masy.
Wyobraź sobie, że próbujesz nawlec igłę, stojąc w jadącym autobusie. Tak właśnie czuje się waga analityczna na zwykłym biurku. Źródłem zakłóceń mogą być:

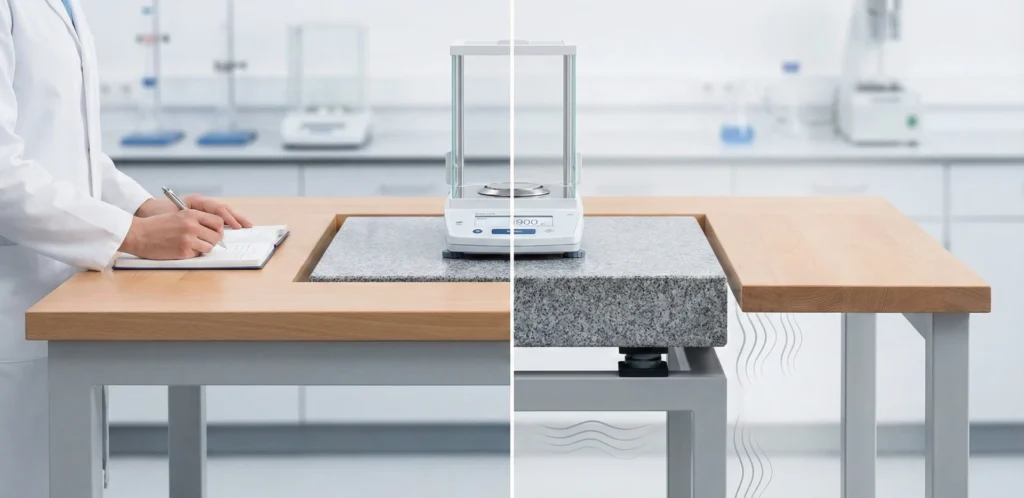

Zasada działania stołu antywibracyjnego opiera się na fizycznym oddzieleniu (separacji) blatu roboczego, o który opiera się laborant, od masywnego elementu stabilizującego, na którym stoi waga. To rozwiązanie wykorzystuje dwa kluczowe zjawiska fizyczne: inercję (bezwładność) dużej masy oraz izolację mechaniczną.
Aby zrozumieć ten mechanizm, musimy zajrzeć do wnętrza konstrukcji. Profesjonalny stół wagowy to tak naprawdę „stół w stole”.
Najważniejszym elementem technologii jest brak fizycznego kontaktu między blatem zewnętrznym a podstawą wagi.
Dlaczego używa się granitu? Płyta kamienna (często granitowa) ma dużą masę. Zgodnie z zasadami dynamiki Newtona, im większa masa obiektu, tym trudniej wprawić go w ruch (drganie). Ciężki blok kamienny działa jak „kotwica” – drobne drgania podłoża są zbyt słabe, by poruszyć tak dużą masę, co skutecznie je wygasza.
Między stelażem a płytą kamienną często stosuje się dodatkowe elementy tłumiące – gumowe lub elastomerowe wibroizolatory. Działają one jak amortyzatory w samochodzie, pochłaniając energię drgań o wysokiej częstotliwości, zanim dotrą one do kamienia.
Profesjonalny stół wagowy zbudowany jest z trzech głównych materiałów: stali (konstrukcja nośna), płyty meblowej (blat roboczy) oraz kamienia naturalnego (element stabilizujący). Dobór tych materiałów nie jest przypadkowy – każdy z nich pełni inną rolę w procesie tłumienia drgań.
Stół antywibracyjny jest niezbędny wszędzie tam, gdzie wymagana dokładność pomiaru wynosi 1 mg (0,001 g) lub jest wyższa (dokładniejsza). Inwestycja w ten mebel staje się koniecznością, a nie wyborem, w momencie zakupu wagi analitycznej lub mikrowagi.
Wskazówka eksperta: Jeśli Twoja waga ma dokładność d=0,01 g (waga precyzyjna), solidny, ciężki stół biurowy może wystarczyć, o ile stoi na stabilnym podłożu (np. wylewka betonowa na parterze). Jednak przy d=0,0001 g (waga analityczna), stół antywibracyjny jest obowiązkowy.
Wybierając stół pod wagę, należy kierować się przede wszystkim wymiarami posiadanej wagi oraz warunkami panującymi w laboratorium (np. wymagania sanitarne). Nie każdy stół pasuje do każdej wagi i nie każdy materiał sprawdzi się w każdym środowisku.
Oto krótka lista kontrolna przed zakupem:
Standardowy stół antywibracyjny waży zazwyczaj od 80 kg do nawet 150 kg. Sama płyta granitowa to często waga rzędu 30-50 kg. Duża masa całkowita jest kluczowa dla zapewnienia odpowiedniej bezwładności i stabilności układu.
Tak, stół antywibracyjny można postawić na piętrze i jest on tam nawet bardziej potrzebny niż na parterze. Stropy budynków przenoszą więcej drgań niż fundamenty, dlatego na wyższych kondygnacjach zastosowanie stołu wagowego jest absolutnie krytyczne dla uzyskania stabilnych pomiarów.
Zdecydowanie tak. Mikroskopy, podobnie jak wagi, są bardzo wrażliwe na drgania, które powodują rozmycie obrazu przy dużych powiększeniach. Stół antywibracyjny doskonale stabilizuje obraz mikroskopowy.
Płytę granitową należy czyścić łagodnymi detergentami (np. wodą z mydłem) lub specjalistycznym środkiem do kamienia, a następnie wytrzeć do sucha. Należy unikać silnych kwasów i środków ściernych, które mogłyby porysować polerowaną powierzchnię, co utrudniłoby jej późniejsze poziomowanie i utrzymanie w czystości.
